Descrizione
KEYESTUDIO Respeaker 2-Mic Pi Hat v1.0 per Raspberry Pi Zero e Zero W, Raspberry Pi B +, Raspberry Pi 2B e 3B
Caratteristiche:
1) sostenere il Raspberry Pi, Raspberry Pi B + W, zero e Raspberry Pi 2B e B
2) due microfoni (microfono mic l e R)
3) due connettori grove
4) un pulsante personalizzate
5) Interfaccia audio
6) Interfaccia di uscita audio jst2.0

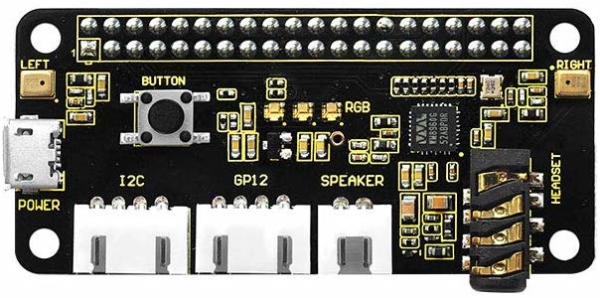

Interfaccia spiegazioni:
1) tasto: default collegato a gpio17
2) Microfono l e R: MIC microfono (etichetta a sinistra e a destra)
3) LED RGB LED: tre apa102, collegato all’ interfaccia SPI di Raspberry Pi.
4) wm8960: bassa potenza stereo codec
5) 40 pin header: supporto Raspberry Pi Raspberry Pi zero, Raspberry Pi 1 B + Raspberry Pi e 2B.
6) Alimentazione: porta micro USB che alimenta il respeaker 2-mic Pi cappello. Potenza del circuito per fornire abbastanza corrente quando si utilizza l’ altoparlante.
7) I2 C: grove I2 C porta, collegato al i2 C-1
8) gpio12: grove Digital Port, collegato al gpio12 e gpio13
9) JST 2.0 Speaker out: collegare altoparlanti, connettore JST 2.0
10) audio jack: collegare cuffie o altoparlanti con 3.5 mm audio plug
Lista del pacchetto:
keyestudio respeaker 2-mic Pi cappello V1.0 * 1
