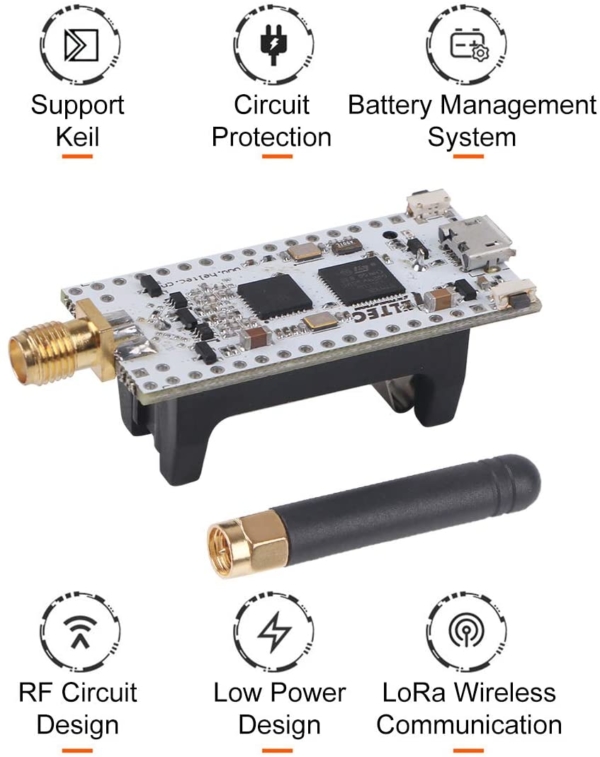

Scheda di Sviluppo Lora ESP32 SX1276 Chip 915MHZ LoRaWAN Supporto Basso consumo energetico Lora WiFi Bluetooth Arduino IDE con Antenna 868 / 915MHZ

Descrizione

• Tabella di selezione del prodotto: ★ https: //docs.heltec.cn//en/products/lora/lora_node/heltec_lora_node_list_eu; Riepilogo dei problemi comuni: ★ http: //www.heltec.cn/summary-of-common-problems-in-wifi-kit-series-continuous-update/? Lang = en; Drawding della versione di AutoCAD 2017: ★ docs.heltec.cn / download / LoRa_Node_151.dwg
• Scheda di sviluppo Lora: microprocessore STM32L151CCU6 (core RISC ARM Cortex-M3 a 32 bit, modalità DFU di supporto), con chip di nodo LoRa SX1276; Risorse utente integrate disponibili: 256 Kbyte di memoria Flash con ECC; 32 Kbyte di RAM; 8 Kbyte di vera EEPROM con ECC; Registro di backup a 128 byte.
• Piccolo corpo e funzione di alimentazione: supporto lora comunicazione wireless e keil. Con una perfetta progettazione a bassa potenza, buona progettazione del circuito RF, sistema di gestione della batteria. Fornire il codice sorgente completo LoRaWan (ClassA / C) (supporto ABP e OTAA). Entrare in modalità basso consumo con il protocollo standard lorawan, Deep Sleep Current≤1.8uA.
• Porta batteria 1 / 2AA al litio con interfaccia Micro USB, protezione completa, protezione ESD, protezione del circuito e altre misure di protezione, interfaccia batteria al litio integrata, sistema di gestione della batteria integrato (rilevamento della carica della batteria, commutazione automatica dell’alimentazione da USB / batteria). Prenota l’interfaccia antenna SMA per l’uso LoRa.
• Supporto per il download della modalità DFU; velocità wifi: 150 Mbps; potenza di uscita: 19 dB ± 1 dB; accettare la sensibilità: -128 dBm. I prodotti possono essere applicati alle auto intelligenti, ai lampioni stradali intelligenti, al controllo dei droni, al controllo dei robot, al monitoraggio delle attrezzature, al monitoraggio ambientale, ecc.

Parametri tecniciMCU: STM32L151CCU6
Chip LoRa: SX1276
Potenza massima in uscita LoRa: 19 dB ± 1 dB
Bande LoRa: EU_433, CN_470_510, EU_863_870, US_902_928 (quattro bande opzionali)
Risorsa Hardware: USART x3; SPI x2; I2Cx2; I2S x2; USB 2.0 x1, 12 bit ADC; DAC a 12 bit, controller DMA, 38 GPIO generale
Interfaccia: Micro USB x1; Antenna LoRa (SMA) x1
Flash: 256KB FLASH; SRAM 32KB; EEPROM da 8KB; REGISTRO DI BACKUP 128B
Tipo di batteria: batteria al litio 1 / 2AA
Circuito di rilevamento della batteria: √
Controllo potenza dispositivo esterno (Vext): √
Sonno profondo: 2,5uA
Dimensioni: 56,6 x24 x20mm

Pacchetto compreso
1 * Scheda di sviluppo ESP32 LoRa SX1276
1 * 915MHzAntenna
